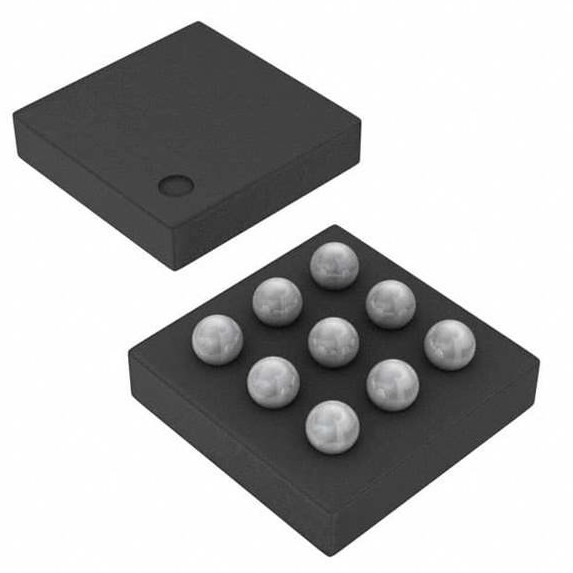

8542.39.0001 de Kringsbescherming TPD2S300YFFR van de Triodenpn PNP Transistor

Eigenschappen voor TPD2S300

• 2 kanalen van kort-aan-VDe Bescherming van het BUSovervoltage (CC1, CC2): 24-vVerdraagzame gelijkstroom
• 2 kanalen van de Bescherming van CEI 61000-4-2 ESD (CC1, CC2)
• Lage rustige stroom: 3.23 (Typische) µA, VPWR, VM = 3,3 V
• CC1, CC2-FETs 200 mA van de Overvoltagebescherming geschikt om V over te gaanCONN-macht
• Dode die de Batterijweerstanden van CC voor de behandeling van dood batterijuse case worden geïntegreerd in mobiele apparaten
• 1.4mm × 1,4 mm WCSP Pakket

Beschrijving voor TPD2S300

TPD2S300 is één enkele oplossing van de de havenbescherming van spaanderusb type-C die 20-VShort-aan-v verstrektBUSovervoltage en de bescherming van CEI ESD voor de spelden van CC1 en CC2-.

Sinds de versie van de schakelaar van USB type-C, zijn vele producten en toebehoren voor USBType-C vrijgegeven die niet de specificatie van USB type-C ontmoeten. Één voorbeeld van deze Leveringsadapters van de isUSB type-C Macht die met 20 V op V beginnenBUSline. Een andere zorg voor USB type-C is dat het mechanische verdraaien en glijden van de schakelaar couldshort spelden toe te schrijven aan de dichte nabijheid die zij in deze kleine schakelaar hebben gehad. Dit kan 20-VV veroorzakenDe BUS om te zijn shorted aan de spelden van CC. Ook, wegens de dichte nabijheid thepins in de schakelaar type-C, is er een verhoogde zorg dat het puin en de vochtigheid gaand tocause 20-v V zijnDe BUSspeld om te zijn shorted aan de spelden van CC.

Deze niet ideale materiaal en mechanische gebeurtenissen maken het voor de spelden van CC noodzakelijk voor verdraagzaam be20-v, alhoewel zij slechts bij 5 V of lager werken. TPD2S300 laat de spelden van CC toe om 20-v te zijn verdraagzaam zonder zich het mengen in normale bedrijfsvoering door overvoltagebescherming op de spelden van CC te bieden. Het apparaat plaatst hoogspanningsfets in reeks over de lijnen van CC. Wanneer een voltage abovethe OVP drempel op deze lijnen wordt ontdekt, worden de hoogspanningsschakelaars opengesteld, isolatingthe rest van het systeem van de hoogspanningsvoorwaarde huidig op de schakelaar.

Tot slot vereisen de meeste systemen ESD van het iec61000-4-2 systeemniveau bescherming voor hun externalpins. TPD2S300 integreert de bescherming van CEI 61000-4-2 ESD voor CC1 en CC2-de spelden, het verwijderen theneed om de dioden van hoogspanningstvs op de schakelaar uiterlijk te plaatsen.
