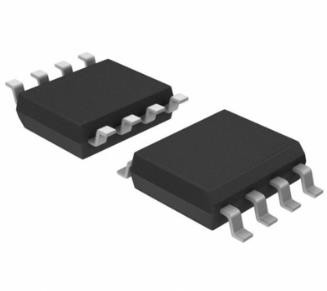

Vaste Output EMI Filter IC 260kHz LM2672MX-5.0/NOPB

Eigenschappen voor LM2672

• Efficiency tot 96%
• Beschikbaar in 8-speld SOIC en PDIP-Pakketten
• Vereist slechts 5 Externe Componenten
• 3,3-v, 5-v, 12-v, en Regelbare Outputversies
• Regelbare het Voltagewaaier van de Versieoutput: 1.21 V
  aan 37 V
• ±1.5% de Maximumtolerantie van het Outputvoltage over
  Lijn en Ladingsvoorwaarden
• Gespecificeerd een 1-Stroom van de Outputlading
• De brede Waaier van het Inputvoltage: 8 V aan 40 V
• 260-kHz vaste Frequentie Interne Oscillator
• TTL-Sluitingsvermogen, Lage Machtsreserve
  Wijze
• Zachte start en Frequentiesynchronisatie
• Thermische Sluiting en Huidige Grensbescherming

Beschrijving voor LM2672

De LM2672-reeksen regelgevers zijn monolithische geïntegreerde die convertor gelijkstroom-gelijkstroom met een LMDMOS-proces wordt gebouwd. Deze regelgevers verstrekken alle actieve functies voor een step-down regelgever (van de bok) omschakeling, geschikt voor drijven een 1-ladingsstroom met uitstekende lijn en ladingsregelgeving. Deze apparaten zijn beschikbaar in vaste outputvoltages van 3,3 V, 5 V, 12 V, en een regelbare outputversie.

Vereisend een minimumaantal externe componenten, zijn deze regelgevers eenvoudig om gepatenteerde interne frequentiecompensatie, vaste frequentieoscillator, externe sluiting, zachte start, en frequentiesynchronisatie te gebruiken en te omvatten.

De LM2672-reeks werkt bij een omschakelingsfrequentie van kHz 260, waarbij kleinere met maat filtercomponenten worden toegestaan dan wat met de regelgevers van de lagere frequentieomschakeling wordt vereist. Wegens zijn eigenlijk hoog rendement (>90%), zijn de kopersporen op de printed-circuit raad het enige hitte vereist dalen.
