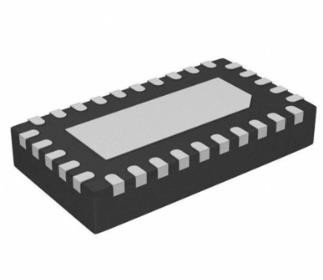

De Geïntegreerde schakelingen BNX002-01 HD3SS3220IRNHT van RFI EMI Filter IC

Eigenschappen voor HD3SS3220

• De Havencontrolemechanisme van USB type-C met Geïntegreerd 2:1 SuperSpeed Mux
• Compatibel systeem aan de Specificaties van USB type-C™
• Steunen USB 3,1 G1 en G2 tot 10 Gbps
• Steunt tot 15 W van Machtslevering met een 3-Huidige Reclame en een Opsporing
• Wijzeconfiguratie
  • Gastheer slechts – DFP/Source
  • Apparaat slechts – UFP/Sink
  • Dubbele Rolhaven - DRP
• Kanaalconfiguratie (CC)
  • Band van USB-poortopsporing
  • De Opsporing van de kabelrichtlijn
  • Rolopsporing
  • Huidige Wijze type-c (Medio, Hoog Gebrek,)
• V (BUS) Opsporing en VCONN-Steun voor Actieve Kabels
• De audio en zuivert Bijkomende Steun
• Steunen voor de Wijzen van Try.SRC en van Try.SNK DRP
• Configuratiecontrole door GPIO en I2C
• Lage Actieve en Reserve Huidige Consumpties
• Industriële Temperatuurwaaier van – 40 aan 85°C

Beschrijving voor HD3SS3220

HD3SS3220 is 2:1 een van USB SuperSpeed (SS) mux met DRP-havencontrolemechanisme. Het apparaat verstrekt de logica van de Kanaalconfiguratie (CC) en sourcing van 5V VCONN voor ecosystemen uitvoerend USB type-C. HD3SS3220 kan als Stroomafwaartse Onder ogen ziende Haven (DFP), Stroomopwaartse Onder ogen ziende Haven (UFP) of Dubbele Rolhaven (DRP) worden gevormd makend tot het ideaal voor om het even welke toepassing.

HD3SS3220, op DRP-wijze, vervangingen die voorstellen als DFP of UFP volgens de specificaties type-C. Het de logicablok van CC controleert CC1 en CC2-de spelden voor trekken of pull-down de weerstanden uit om te bepalen wanneer een USB-poort en zijn havenrol is vastgemaakt. Zodra een USB-poort is vastgemaakt, bepaalt de logica van CC ook de richtlijn van de kabel en vormt dienovereenkomstig USB SS mux. Tot slot adverteert de logica van CC of ontdekt huidige wijze type-C – blijf in gebreke, Medio, of hoog op respectievelijk de wijzen van DFP en UFP-.

De uitstekende dynamische kenmerken van geïntegreerd mux staan toe overschakelend met minimumvermindering op het SS diagram van het signaaloog en zeer toegevoegd weinig jitter. De de schakelaarwegen van het apparaat stellen het aanpassings gemeenschappelijke volgende resulterende identieke kanaal van het wijzevoltage ondanks verschillend gemeenschappelijk wijzevoltage voor op de kanalen van RX en TX-.
