380uA PM Omschakeling Voedingspaander TPS563207SDRLR 580kHz voor Controlemechanisme

Eigenschappen voor TPS563207S

• 3-convertor met geïntegreerd 95 mΩ en 57 FETs mΩ
• D-CAP2™ wijzecontrole met snelle voorbijgaande reactie
• De waaier van het inputvoltage: 4.3 V aan 17 V
• De waaier van het outputvoltage: 0,806 V aan 7 V
• Ononderbroken huidige wijze (FCCM-wijze)
• Typische 580-kHz-omschakelingsfrequentie
• Lage sluitingsstroom van minder dan 3 µA
• 1.5% koppel voltagenauwkeurigheid (25°C) terug
• Verstrek pre-bias functie
• Cyclus-door-cyclus te sterke intensiteitgrens
• Hik-wijze overstroombeveiliging
• Niet-klink UVP en TSD bescherming
• Vaste zachte start: 1.2 Mej.

Beschrijving voor TPS563207S

TPS563207S is eenvoudig, gemakkelijk te gebruiken, een 3-synchrone bokconvertor in een SOT563-pakket.

Het apparaat wordt geoptimaliseerd om met minimum externe componenten te werken.

Dit de voeding (SMPS) apparaat van de schakelaarwijze wendt D-CAP2™ wijzecontrole, die een snelle voorbijgaande reactie verstrekken en ondersteunend zowel de outputcondensatoren laag-gelijkwaardige van de reeksweerstand (ESR) zoals specialiteitpolymeer en ultra-low ESR ceramische condensatoren zonder externe compensatiecomponenten aan.

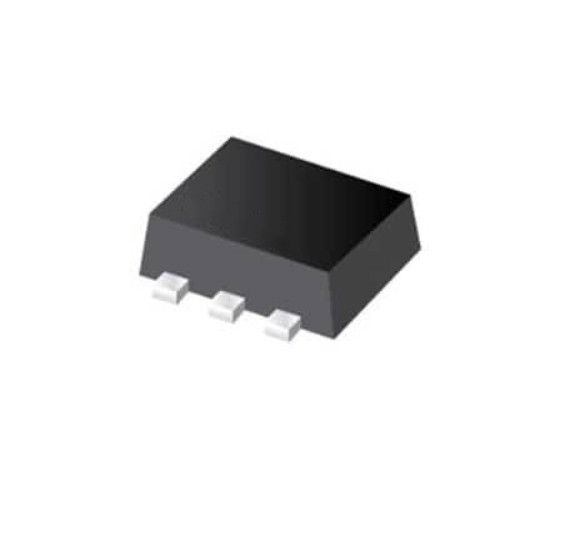

TPS563207S werkt op FCCM-wijze, die kleine rimpeling zelfs bij lichte ladingen handhaaft. TPS563207S is beschikbaar in 6 speldt het pakket 1,6 van mm × 1,6 mm SOT563 (DRL), en gespecificeerd van a – 40°C aan 125°C-verbindingstemperatuur.
