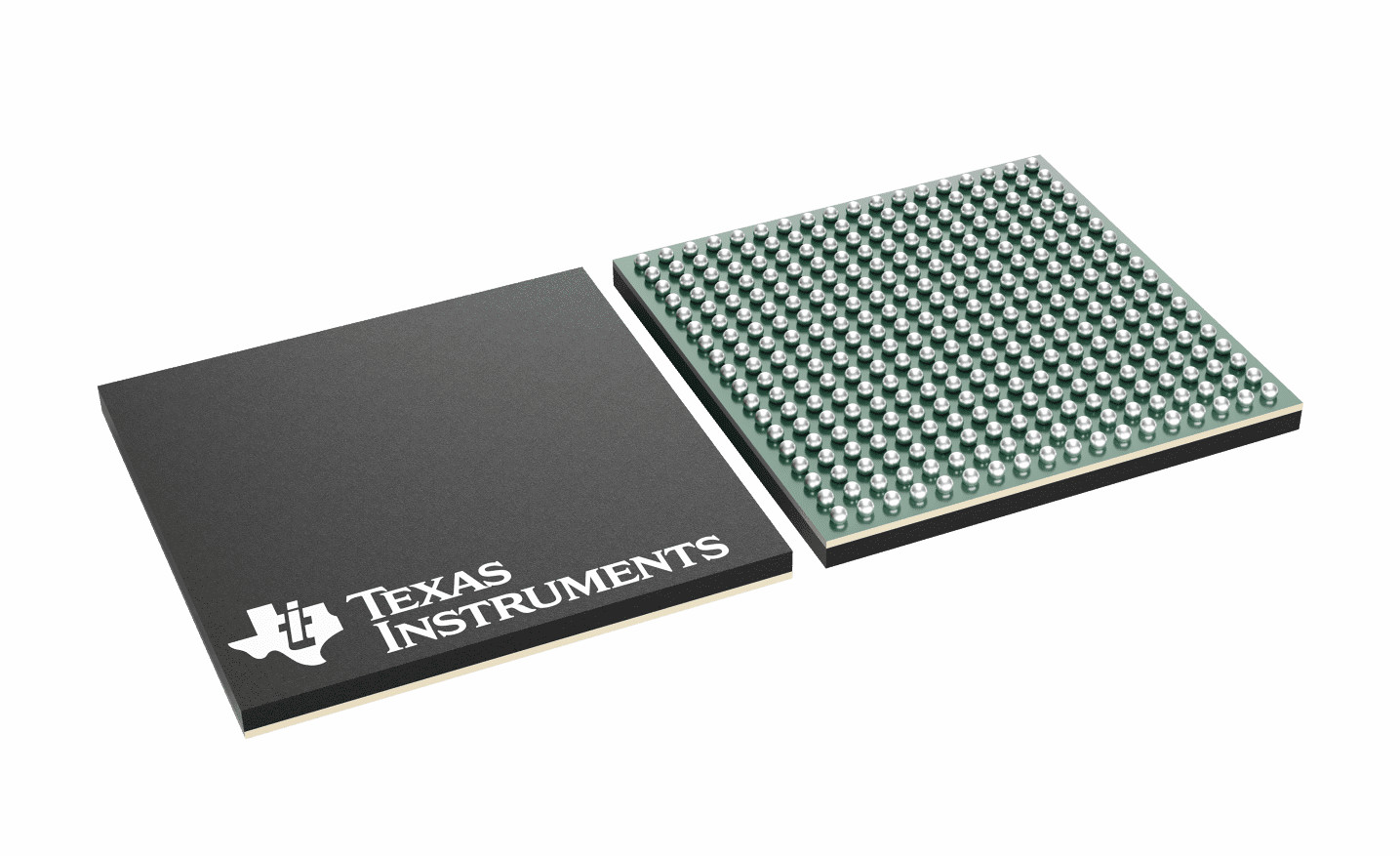

Microcontroller van AM2634-Q1 MCU de Stapvermogen van het Eenheidsslot

AM2634-Q1

Bewerkerkernen:

• Enig, dubbel, en vierling-kern Wapen schors-R5F MCU met elke kern het lanceren aan 400 Mhz
  • 16KB-I-Geheim voorgeheugen met ECC met 64 bits per cpu-kern
  • 16KB-D-Geheim voorgeheugen met ECC met 32 bits per cpu-kern
  • 64KB strak-Gekoppeld Geheugen (TCM) met 32 ‑ beetjeecc per elke R5F-kern
  • Slot-stap vermogen

Geheugensubsysteem:

• 2MB van op-Spaander RAM (OCSRAM)
  • 4 banken x 512KB
  • ECC foutenbescherming
  • Motor van steunen de interne DMA

Industriële Connectiviteit:

• Dubbel-kern Programmeerbare Eenheid In real time en Industrieel Communicatie Subsysteem die (PRU_ICSSM) industriële communicatie protocollen of motorbesturingsinterfacen toelaten:
  • EtherCAT
  • PROFINET
  • EtherNET/IP™
  • IO-verbinding
  • Codeurterugkoppeling
  • Algemeen Input-output Doel (GPIO)

Het ontdekken & Aandrijving:

• Controlesubsysteem in real time (CONTROLSS)
• 20x analoge Comparateurs met programmeerbare DAC-verwijzing (CMPSS)
• het Register (SAR) Analoge-digitaal Convertors 5x van de 12 beetjes Opeenvolgende Benadering (ADC)
  • Tot 4 MSPS per ADC
  • 6 verkiesbare input per ADC
  • Configureerbaar als single-ended of differentiële input
• 1x 12 beetje DAC met als buffer opgetreden voor output
• 32x verbeterde Hoge Resolutiepwm modules (EHRPWM)
  • Breid de tijdresolutie van PWM in vergelijking met EPWM uit
  • Steun single-ended of differentiële output
• verbeterde 10x vangen modules (ECAP)
• 3x verbeterde de Impulsmodules van de Kwadratuurcodeur (EQEP)
• sigma-Delta de Filtermodules van 2x (SDFM) elke het steunen van tot 4 kanalen
• Flexibele signaal samengestelde dwarsbalk (XBAR)

Systeem op de Spaander (Soc) Diensten en Architectuur:

• 1x EDMA aan de bewegingsfuncties van steungegevens
• Interprocessor communicatie modules
  • SPINLOCK module voor het synchroniseren van processen die op veelvoudige kernen lopen
  • BRIEVENBUSfunctionaliteit door CTRLMMR-registers wordt uitgevoerd dat
• Steunt primaire laars van de volgende interfaces:
  • UART
  • QSPI NOCH Flits
• De steun van de tijdsynchronisatie met tijdsynchronisatie en vergelijkt gebeurtenis onderbreekt routers

Functionele Veiligheid:

• Laat ontwerp van systemen met functionele veiligheidsvoorschriften toe
  • ECC of pariteit op berekening-kritiek geheugen
  • Ingebouwde Autoverificatie (BIST) en foutinjectie voor cpu en op-spaander RAM
  • De Module van het foutensignaal (ESM) met foutenspeld
  • Runtime de veiligheidsdiagnostiek, voltage, de temperatuur, en klok de controle, windowed watchdog-timers, CRC motor voor de controles van de geheugenintegriteit
• Functionele gericht veiligheid-Volgzaam [Industrieel]
  • Ontwikkeld voor functionele veiligheidstoepassingen
  • De documentatie zal aan hulpcei 61508 het functionele ontwerp van het veiligheidssysteem beschikbaar zijn
  • Systematisch gericht vermogen tot sil-3
  • Gerichte hardwareintegriteit tot sil-3
  • Certificatie in verband met de veiligheid
    • Geplande CEI 61508
• Functionele gericht veiligheid-Volgzaam [Automobiel]
  • Ontwikkeld voor functionele veiligheidstoepassingen
  • De documentatie zal aan hulp ISO 26262 het functionele ontwerp van het veiligheidssysteem beschikbaar zijn
  • Systematisch gericht vermogen tot asil-D
  • Gerichte hardwareintegriteit tot asil-D
  • Certificatie in verband met de veiligheid
    • Geplande ISO 26262
• Aec-Q100 gekwalificeerd voor automobieltoepassingen

Veiligheid:

• Hardware security module (HSM) met steun voor Auto ZIJ 1.1/EVITA
• Beveilig laarssteun
  • Het apparaat neemt Bescherming over
  • Hardware-afgedwongen wortel-van-vertrouwen
  • Voor authentiek verklaarde laars
  • S/W-het anti-Terugschroeven van prijzenbescherming
• Zuiver veiligheid
  • Zuiver van HS apparaat toegestaan slechts met juiste authentificatie
  • De voorziening onbruikbaar te maken zuivert
• Apparaat-id en Zeer belangrijk Beheer
  • Steun voor OTP-Geheugen (FUSEROM) om Wortelsleutels & andere veiligheid op te slaan die gebieden toelaten
  • Afzonderlijke EFUSE-controlemechanismen en ZEKERING ROMs
  • Uniek Apparaat Openbare IDs
• De Eenheden van de geheugenbescherming (MPU)
  • Arm®mpu heden binnen elke kern cortex®-R5F
  • Systeem MPU – stel bij diverse interfaces in Soc (kan een firewall of een MPU zijn) voor
    • 8-16 gebieden
    • Programmeerbaar (Voorrechtidentiteitskaart, Lees-schrijf/Cachable, Begin/Beëindigenadres, laat toe, beveiligt/beveiligt niet)

• Cryptografische versnelling
  • Steunen cryptografische kernen
    • AES - 128/192/256 beetjes zeer belangrijke grootte
    • SHA2 - 256/384/512 beetjesteun
    • DRBG met Pseudo en Ware random numbergenerator
    • PKA (openbare zeer belangrijke versneller) om in RSA/ECC-verwerking bij te wonen
  • DMA-steun

De hoge snelheid zet om:

• Geïntegreerde Ethernet-schakelaar ondersteunend twee externe havens
  • RMII (10/100) of RGMII (10/100/1000)
  • IEEE1588 (de Bijlage D van 2008, Bijlage E, Bijlage F) met 802.1AS PTP
  • Clausule 45 het beheer van MDIO PHY
  • Pakketclassificator op ALE motor met 512 classificatoren wordt gebaseerd die
  • Prioriteit gebaseerde datatransportbesturing
  • Pakketgrootte tot 2KB
  • Vier cpu H/W onderbreken het Afpassen
  • IP/UDP/TCP de controlesom ontlaadt in hardware

Connectiviteit:

• 6x universele Asynchrone Zendontvangapparaten (UART)
• 5x periodieke Peripheral interface (SPI) controlemechanismen
• 5x lokaal verbind Netwerk (LIN) havens onderling
• 4x inter-Geïntegreerde Krings (I2C) havens
• 4x modules de modulaire van Controlemechanismearea network (MCAN) met kunnen-F-D steun
• 1x vierling Periodiek Peripheral interface (QSPI)
• Snelle Periodieke Interface (FSI) met 4x-ontvangerskernen en 4x-zenderkernen
• Tot 140 I/O spelden Voor algemeen gebruik (van GPIO)

Media en Gegevensopslag:

• 1x Kaart/Secure Digital van verschillende media (MMC/SD) 4 beetjeinterface
• Geheugencontrolemechanisme voor algemeen gebruik (GPMC)
  • parallelle gegevensbus met 16 bits
  • 22-beetje adresbus
  • Tot adresseerbare het geheugenruimte van 4MB
  • De Module (IEP) steun geïntegreerde van de Foutenplaats voor foutcontrole

Technologie/Pakket:

• 45-NM technologie
• 15mm x 15mm, 0,8 mm-hoogte, 324 speld NFBGA
