Dubbele Omkerende Machtsmosfet Bestuurder IC Microchip PMIC 1.5A TC4426 TC4427 TC4428

Productomschrijving

De Microchip 1.5A van TC4426 TC4427 TC4428 Dubbele het Omkeren Machtsmosfet Bestuurdersgeïntegreerde schakelingen IC PMIC

De Microchip 1.5A van TC4426 TC4427 TC4428 Dubbele het Omkeren Machtsmosfet Bestuurdersgeïntegreerde schakelingen IC TC4426EOA713

TC4426EOA713 specificatie:

Van de de Microchip1.5a de Dubbele Hoge snelheid van TC4426 TC4427 TC4428 de Machtsmosfet Algemene Beschrijving van Bestuurdersic:

TC4426/TC4427/TC4428 is betere versies van de vroegere TC426/TC427/TC428-familie van MOSFET bestuurders.

De TC4426/TC4427/TC4428-apparaten hebben stijging en dalingstijden wanneer het laden van en het lossen van de poort van MOSFET aangepast. Deze apparaten zijn hoogst klink-op bestand in om het even welke omstandigheden binnen hun macht en voltageclassificaties. Zij zijn niet onderworpen aan schade wanneer tot 5V van lawaai dat (van één van beide polariteit vastspijkert) op de grondspeld voorkomt. Zij kunnen, zonder verstoorde schade of logica goedkeuren, tot 500 mA van omgekeerde stroom die (van één van beide polariteit) terug in hun output wordt gedwongen. Alle die terminals zijn volledig worden beschermd tegen Elektrostatische Lossing (ESD) tot 2,0 kV.

De TC4426/TC4427/TC4428-MOSFET bestuurders kunnen gemakkelijk laden/lossen 1000 pF poortcapacitieve weerstand binnen onder 30 NS. Deze apparaten verstrekken de lage genoeg impedantie in de beide aan en uit staten om de MOSFET bedoelde staat te verzekeren niet, zelfs door grote tijdelijke werkkrachten wordt beïnvloed. Andere compatibele bestuurders zijn de familie van TC4426A/TC4427A/TC4428A van apparaten.

De apparaten van TC4426A/TC4427A/hebben TC4428A belangrijke en dalende rand input-aan-output vertragingstijden, naast de aangepaste stijging en dalingstijden van de apparaten van TC4426/TC4427/TC4428 aangepast.

Eigenschappen:

• Hoge Piekoutputstroom: 1.5A

Brede het Voltage Werkende Waaier van de Inputlevering: - 4.5V aan 18V

Het hoge Capacitieve Vermogen van de Ladingsaandrijving: 1000 pF in 25 (typisch) NS

Korte Vertragingstijden: 40 (typisch) NS

Aangepaste Stijging en Dalingstijden

Lage Leveringsstroom: - Met Logica ‚1‘ Ingevoerd – 4 mA - met Logica ‚Ingevoerde 0‘ – 400 µA

Lage Outputimpedantie: 7

Klink-op Beschermd: Weerstaat de Omgekeerde Stroom van 0.5A

De input weerstaat Negatieve Input tot 5V

De elektrostatische Lossing (ESD) beschermde: 2,0 kV

Ruimtebesparende 8-speld MSOP en 8-speld 6x5 Pakketten dfn-s

Van de de Microchip1.5a de Dubbele Hoge snelheid van TC4426 TC4427 TC4428 de Machtsmosfet Toepassingen van Bestuurdersic:

De Voedingen van de schakelaarwijze

Lijnbestuurders

De Aandrijving van de impulstransformator

Milieu & de Uitvoerclassificaties

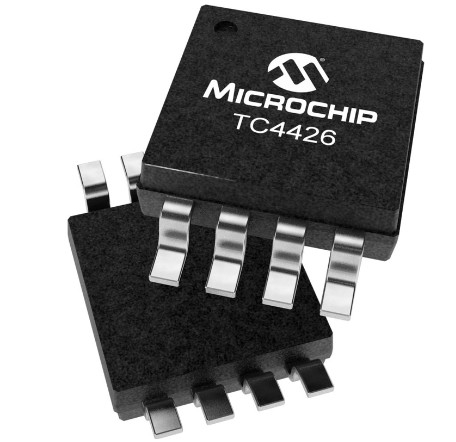

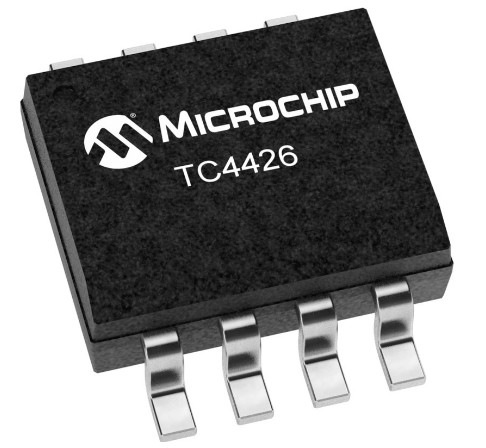

Beelden:
