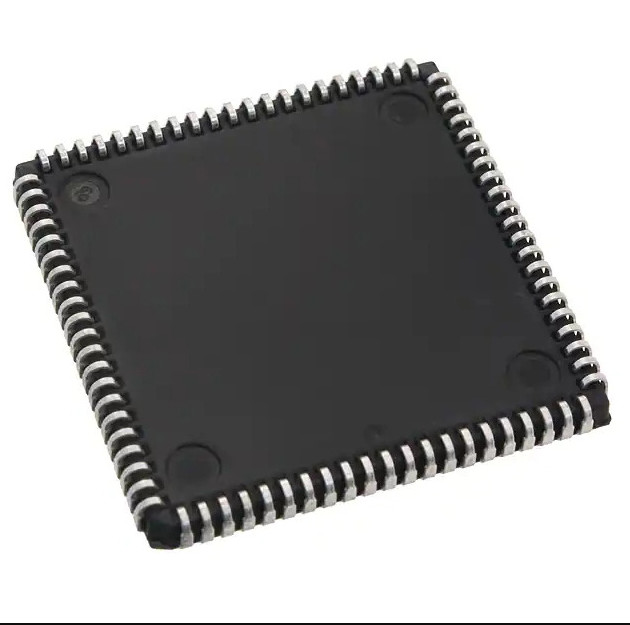

Serie van de het Gebieds de Programmeerbare Poort van PLCC FPGA XILINX XCS05XL in Digitale Elektronika

Serie van de het Gebieds de Programmeerbare Poort van XILINX XCS05XL PLCC FPGA in Digitale Elektronika

Productomschrijving



Spartaans-xl de reeksplcc oppervlakte die van XILINX XCS05XL Spartan Full FPGA-families Verouderde ICs XCS05XL-4PC84C opzetten



Verouderde Spartaans-Xl de reeksplcc oppervlakte die van XILINX XCS05XL Spartan Full FPGA ICs XCS05XL-4PC84C opzetten



Categorie	Geïntegreerde schakelingen (ICs)
Familie	Ingebed - FPGAs (Serie van de Gebieds de Programmeerbare Poort)
Mfr	Xilinx Inc.
Reeks	Spartaans-xl
Pakket	Dienblad
Deelstatus	Verouderd
Aantal Laboratoria/CLBs	100
Aantal Logicaelementen/Cellen	238
Totaal RAM Bits	3200
Aantal van I/O	61
Aantal Poorten	5000
Voltage - Levering	3V ~ 3.6V
Opzettend Type	De oppervlakte zet op
Werkende Temperatuur	0C ~ 85C (TJ)
Pakket/Geval	84-LCC (j-Lood)
Het Pakket van het leveranciersapparaat	84-PLCC (29.31x29.31)
Het Aantal van het basisproduct	XCS05XL



Het Spartaanse en Spartaans-Xl FPGA-van Familiesgegevens Blad van XILINX (Één of ander Product is Verouderd/onder In onbruik raken, welkom heet om ons door ic@icschip.com voor meer informatie te contacteren)



Inleiding:

Spartan® en de Spartaans-Xl FPGA-families zijn een high-volume oplossing van productiefpga die alle belangrijkste eisen ten aanzien van ASIC-vervanging tot 40.000 poorten levert. Deze vereisten omvatten hoge prestaties, op-spaander RAM, kernoplossingen en prijzen dat, in hoog volume, benadering en in veel gevallen zijn gelijkwaardig aan masker geprogrammeerde ASIC-apparaten. Door zich het stroomlijnen van de Spartaanse reeks van de reekseigenschap, geavanceerde procestechnologieën leveraging en bij het totale kostenbeheer te concentreren, levert de Spartaanse reeks de belangrijkste die eigenschappen door ASIC en andere high-volume logicagebruikers worden vereist terwijl het vermijden van de aanvankelijke kosten, de lange ontwikkelingscycli en het inherente risico van conventionele ASICs. Spartaans en Spartaans-Xl families in de Spartaanse reeks heeft tien leden, zoals aangetoond in Lijst 1. De Spartaanse/Spartaans-Xl FPGA-Eigenschappen nemen van nota: De Spartaanse die reeksapparaten in dit gegevensblad worden beschreven omvatten de Spartaanse familie van 5V en de familie van 3.3V Spartaans-Xl. Zie de afzonderlijke gegevensbladen voor meer gevorderde leden voor Spartan Series. • Eerste ASIC-vervanging FPGA voor high-volume productie met op-spaander RAM • Dichtheid tot 1862 logicacellen of 40.000 systeempoorten • Gestroomlijnde die eigenschapreeks op XC4000-architectuur wordt gebaseerd • Systeemprestaties voorbij 80 Mhz • Brede reeks beschikbare AllianceCORE en LogiCORE™ vooraf bepaalde oplossingen • Onbeperkte reprogrammability • Lage kosten.

De Beschikbare eigenschappen van het systeemniveau - in zowel 5V als 3.3V-versies - het geheugen van op-Spaanderselectram™ - volledig volgzame PCI - Volledig readback vermogen voor programmacontrole en interne knoopwaarneembaarheid - Specifieke hoge snelheid draag logica - Intern de busvermogen van 3 staat - Acht mondiale laag-schuine klok of signaalnetten - IEEE 1149,1 de compatibele logica van het Grensaftasten - Lage kosten plastic pakketten beschikbaar in alle dichtheid - Voetafdrukverenigbaarheid in gemeenschappelijke pakketten • Volledig gesteund door het krachtige systeem van de de Schrijvers uit de klassieke oudheidontwikkeling van Xilinx ISE® - volledig automatische afbeelding, plaatsing en het verpletteren van Extra Spartaans-Xl Familieeigenschappen • 3.3V levering voor lage macht met 5V verdraagzame I/Os • Macht onderaan input • Hogere prestaties • Draag sneller logica • Het flexibelere netwerk van de hoge snelheidsklok • Klinkvermogen in Configureerbare Logicablokken • Snelle de input vangt klink • Facultatieve de functiegenerator van MUX of van input 2 op output • 12 mA of 24 mA outputaandrijving • 5V en volgzame 3.3V PCI • Verbeterd Grensaftasten • Druk Wijzeconfiguratie uit



De familie spartan®-3A van gebied-Programmeerbare Poortseries (FPGAs) lost de ontwerpuitdagingen in meeste high-volume op, kosten-gevoelige, i/O-Intensieve elektronische toepassingen. Biedt de vijf-lid familie dichtheid die zich van 50.000 uitstrekken tot 1,4 miljoen systeempoorten aan, zoals aangetoond in Lijst 1. Spartaans-3A FPGAs maken deel uit van de Uitgebreide familie Spartaans-3A, die ook niet-vluchtige Spartaans-3AN en de hogere dichtheid Spartaans-3A DSP FPGAs omvatten. De familie Spartaans-3A bouwt op het succes van vroegere Spartaans-3E en Spartaans-3 FPGA-families voort. De nieuwe eigenschappen verbeteren systeemprestaties en drukken de kosten van configuratie. Deze die Spartaans-3A familieverhogingen, met bewezen 90 NM-procestechnologie worden gecombineerd, leveren meer functionaliteit en bandbreedte per dollar dan ooit voordien, bepalend de nieuwe norm in de programmeerbare logicaindustrie. Wegens hun uitzonderlijk lage kosten, zijn Spartaans-3A FPGAs ideaal gezien geschikt voor een brede waaier van de elektronikatoepassingen van de consument, met inbegrip van breedbandtoegang, huisvoorzien van een netwerk, vertoning/projectie, en digitaal televisiemateriaal. De familie Spartaans-3A is een superieur alternatief om geprogrammeerde ASICs te maskeren. FPGAs vermijdt de hoge aanvankelijke kosten, de lange ontwikkelingscycli, en de inherente onbuigbaarheid van conventionele ASICs, en laat de verbeteringen van het gebiedsontwerp toe.



Eigenschappen:

• Zeer lage kosten, krachtige logicaoplossing voor high-volume, prijsbewuste toepassingen

• De dubbel-waaiervccaux levering vereenvoudigt 3.3V-slechts ontwerp

• Schort, hiberneer wijzen op verminderen systeemmacht

• Multi-voltage, multi-standard SelectIO™ interfacespelden

• Tot 502 I/O spelden of 227 differentiële signaalparen

• LVCMOS, LVTTL, HSTL, EN SSTL SINGLE-ENDED I/O

• 3.3V, 2.5V, 1.8V, 1.5V, en 1.2V-het signaleren

• Verkiesbare outputaandrijving, tot 24 mA per speld

• QUIETIO de norm vermindert I/O omschakelingslawaai

• De volledige verenigbaarheid van 3.3V ± 10% en hete ruilmiddelnaleving.

• De gegevensoverdrachtssnelheid van 640+ Mb/s per differentiële I/O

• LVDS, RSDS, mini-LVDS, HSTL/SSTL differentiële I/O met geïntegreerde differentiële beëindigingsweerstanden

• Verbeterde Dubbele Datasnelheid (Ddr) steun

• DDR/DDR2 SDRAM-steun tot 400 Mb/s

• Volledig volgzaam 32-/64-beetje, 33/66 PCI®-van de technologiemhz steun

• Overvloedige, flexibele logicamiddelen • Dichtheid tot 25.344 logicacellen, met inbegrip van facultatief verschuivingsregister of verdeelde RAM-steun

• Efficiënte brede multiplextelegrafen, brede logica

• Snelle look ahead draagt logica

• Verbeterde 18 x 18 multiplicatoren met facultatieve pijpleiding

• IEEE 1149.1/1532 die JTAG/zuivert haven programmeren

• Hiërarchische SelectRAM™ geheugenarchitectuur

• Tot 576 Kbits van snel blok RAM met byte schrijven toelaten voor bewerkertoepassingen

• Tot 176 Kbits van efficiënt verdeeld RAM

• Tot acht Digitale Klokmanagers (DCMs)

• Klok schuine verwijdering (vertraging gesloten lijn)

• Frequentiesynthese, vermenigvuldiging, afdeling

• Het High-resolution fase verschuiven

• Breed frequentiegebied (5 Mhz aan meer dan 320 Mhz)

• Acht laag-schuine mondiale kloknetten, acht extra klokken per half apparaat, plus het overvloedige laag-helling verpletteren

• Configuratieinterface aan industrie-standaardproms

• Periodieke Flits PROM van goedkoop, de ruimtebesparende SPI

• x8 of parallelle x8/x16 BPI NOCH Flits PROM

• Goedkope Xilinx® Platformflits met JTAG

• Het unieke herkenningsteken van Apparatendna voor ontwerpauthentificatie

• Ladings veelvoudige bitstreams onder FPGA-controle

• Post-configuratiecrc het controleren

• Volledige Xilinx ISE® en WebPACK™ de softwaresteun van het ontwikkelingssysteem plus Spartaans-3A Aanzetuitrusting

• MicroBlaze™ en van PicoBlaze  ingebedde bewerkers

• De goedkope verpakking van QFP en BGA-, Pb-Vrije opties

• De gemeenschappelijke voetafdrukken steunen gemakkelijke dichtheidsmigratie

• Compatibel systeem met uitgezochte Spartaans-3AN niet-vluchtige FPGAs

• Compatibel systeem met hogere dichtheid Spartaans-3A DSP FPGAs

• XA automobiel beschikbare versie



Verwante producten:



Spartaans-3A FPGA-Status

XC3S50A productie

XC3S200A productie

XC3S400A productie

XC3S700A productie

XC3S1400A productie



XC3S50A – 4 Standaardprestaties VQ100/VQG100 100 Vlakke Commerciële Pak van de speld het zeer Dunne Vierling (VQFP) C (0°C aan 85°C)

XC3S200A – verdunnen Hoge Commerciële Prestaties 5 (slechts) TQ144/TQG144 144 fijn-Hoogte van de het Pak (TQFP) I Industriële (– 40°C aan 100°C) XC3S400A FT256/FTG256 256 bal van de speld de Dunne Vierling Vlakke de Serie van het Balnet (FTBGA)

Van de de bal fijn-Hoogte van XC3S700A FG320/FGG320 320 de Serie van het de Balnet (FBGA)

Van de de bal fijn-Hoogte van XC3S1400A FG400/FGG400 400 de Serie van het de Balnet (FBGA)

Van de de bal fijn-Hoogte van XC3S1400A FG484/FGG484 484 de Serie van het de Balnet (FBGA)

Van de de bal fijn-Hoogte van XC3S1400A FG676 FGG676 676 de Serie van het de Balnet (FBGA)



XC3S 50(2) 50K 1.728 16 12 192 12K 72K 4 2 124 56

XC3S 200(2) 200K 4.320 24 20 480 30K 216K 12 4 173 76

XC3S 400(2) 400K 8.064 32 28 896 56K 288K 16 4 264 116

XC3S 1000(2) 1M 17.280 48 40 1.920 120K 432K 24 4 391 175

XC3S1500 1.5M 29.952 64 52 3.328 208K 576K 32 4 487 221

XC3S2000 2M 46.080 80 64 5.120 320K 720K 40 4 565 270

XC3S4000 4M 62.208 96 72 6.912 432K 1,728K 96 4 633 300

XC3S5000 5M 74.880 104 80 8.320 520K 1,872K 104 4 633 300



Voor meer informatie over voorraadbeschikbaarheid van de familie van Spartaans-3A FPGA, gelieve te voelen vrij om e-mail te verzenden: ic@icschip.com
