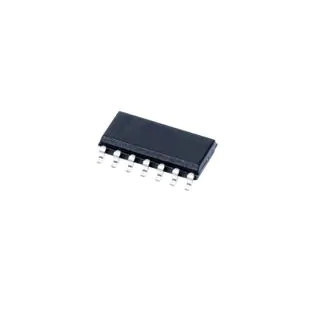

Niet Omkerend de Halve Bestuurder IC EMI 60Hz UCC27714D van de Brugpoort

Eigenschappen voor UCC27714

• Hoog-kant, laag-Zijconfiguratie, met Onafhankelijke Input
• Volledig - operationele tot 600 V (HS Speld)
• Drijvend die Kanaal voor Laarzentrekkerverrichting wordt ontworpen
• Het Vermogen van de piekoutputstroom van een 4-Gootsteen een 4-Bron bij VDD = 15 V
• De Vertraging van de best-in-klassenpropagatie (Maximum 125-NS)
• Best-in-klassenvertraging Aanpassing (Maximum 20-NS)
• TTL en CMOS Compatibele Inputlogica
• Bias de Leveringswaaier van VDD van 10 V aan 20 V
• Bias UVLO-Bescherming voor Beide Kanalen
• Spoor-aan-spoor Aandrijving
• Robuuste Verrichting onder Negatieve Voltagetijdelijke werkkrachten
• Hoge dv/dt-Immuniteit (HS Speld)
• Gescheiden Gronden voor Logica (VSS) en Bestuurder (Com) met Vermogen om Voltageverschil te ondersteunen
• Facultatief laat Functie (Speld 4) toe
• De output hield in LAAG toen Input het Drijven
• De input en laat Pin Voltage Levels Not Restricted door VDD Pin Bias Supply Voltage toe
• Hoog en Laag die Voltagespelden voor Maximumcreepage en Ontruiming worden gescheiden
• Het negatieve Voltage Behandelende Vermogen op Input en laat Spelden toe

Beschrijving voor UCC27714

UCC27714 is een 600-Vhigh-kant, een laag-zijpoortbestuurder met een 4-bron en een 4-gootsteen huidig die vermogen, aan drivepowermosfets of IGBTs wordt gericht. Het apparaat bestaat uit van één ground-referenced kanaal (LO) en één floatingchannel (HO) die voor het werken met laarzentrekkerlevering wordt ontworpen. Het apparaat kenmerkt excellentrobustness en lawaaiimmuniteit met vermogen om operationele logica bij negatieve voltages van maximaal te handhaven – 8 VGelijkstroom op HS speld (bij VDD = 12 V).

Het apparaat keurt een brede die waaier bias levering goed van 10 V in 20 V wordt ingevoerd en biedt UVLOprotection voor zowel VCC als HB bias leveringsspelden aan. UCC27714 is beschikbaar in pakket soic-14 andrated om van – 40°C aan 125°C. te werken.
